개요

터널경보장치(TACS, Tunnel Alarm Control System)는
터널에서 작업중인 작업자를 열차로부터 보호하기 위한 설비로서,
열차가 터널로 접근하면 경보를 울려 작업자가 안전하게 대피하도록
알려주는 안전설비입니다.
  • 주제어/현장제어 2중계 구성
  • 현장제어함 제어 거리 : 3.0km
  • TACS 제어 범위 : 최대 16개의 현장제어함
  • 공급전원 : 220Vac, 12~48Vdc
  • I/F 프로토콜
    • - Serial : RS-232, 422, 485
    • - Ethernet : TCP/IP
  • UI로 시스템 모니터링 가능
  • 진단 로그(Diagnostic log) 기록/저장

시스템구성

현장설비 세부구성

주제어반
  • [자동/원격 절체] 연산, 통신, 전원부 Hot-Stand-by 이중계
  • [열차운행감시] 전자연동장치와 실시간 통신(Serial) 연결
  • [고장진단] 전원, 통신, I/O 데이터 상태 모니터링
  • [모니터링] 주제어반 처리 명령/상태/데이터 기반 GUI 구현

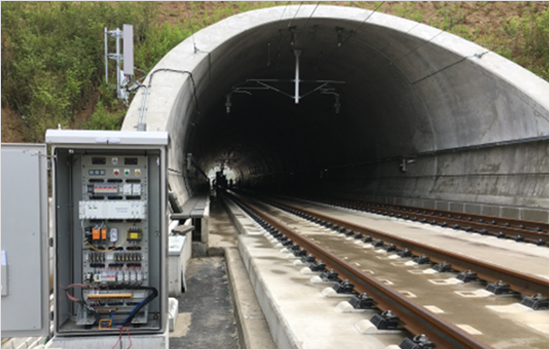

현장제어반
  • [신뢰성, 가용성] 연산, 통신, I/O 처리 제어랙 이중계 구성
  • [유지보수성] 각 기능별 구성 보드의 모듈화
  • [안정성] 통신기반 안전측 동작 구현 및 시스템 시험 지원
스위치함
  • 냉간 압연 스테인리스 강판
  • 보호 등급 : IP55
  • 입력 전원 : DC 24[V]
  • 상태 표시 램프 : 3구
  • 누름스위치 : 3조 (점검자 있음/없음/시스템 확인)
경광등/경보기
  • 옥외 밀폐형
  • 보호 등급 : IP66
  • 입력 전원 : AC 220[V]
  • 황색 LED 램프
  • 경광등 조도 : 25[Lux] 이상, 분당 60~80회 점멸
  • 경보기 음량 : 80[dB] 이상
