제품소개

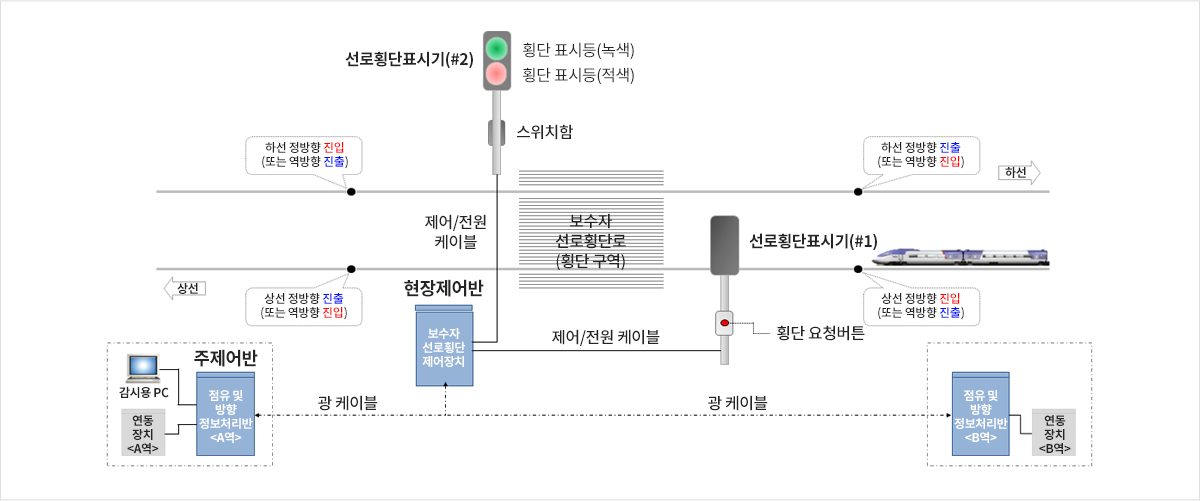

보수자 선로횡단장치는 보수자가 지정된 개소에서 선로를 횡단할 경우 접근하는 열차 유무를 확인하고,
접근 열차가 없을 때 한하여 안전하게 선로 횡단할 수 있도록 지원하는 장치입니다.

설치장소
역별로 보수자가 자주 왕래하는 개소로 크게
역 구내와 역외 구간으로 구분하여 설치합니다.
운용방법
선로횡단개소마다 신호등 기주에 설치된 횡단
요청버튼을 눌러 횡단표시등(녹색)이 현시되면
1회에 1명씩 선로를 신속히 횡단하고, 횡단요청
버튼을 눌렀을 때 정지표시등(적색)이 현시되거나
표시등이 점멸되지 않을 경우 횡단을 금지합니다.
횡단소요시간
20초 (단/복선기준)

구분	항목	설명	비고
주제어반	중앙처리부	열차 점유 및 방향 정보 처리 보수자 선로횡단장치 전용 S/W 모듈 적용 시, 터널경보장치 주제어반 H/W 호환	고장진단
현장제어반	연산처리부	전원처리모듈 통신 및 연산처리모듈 입 · 출력(I/O)처리모듈	안전측 동작 회로
선로횡단표시기	스위치함	누름버튼	적색
선로횡단표시기	횡단표시기	보수자 횡단등	녹/적색
